รายละเอียดสินค้า

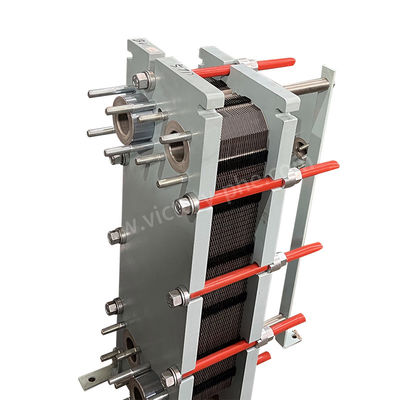

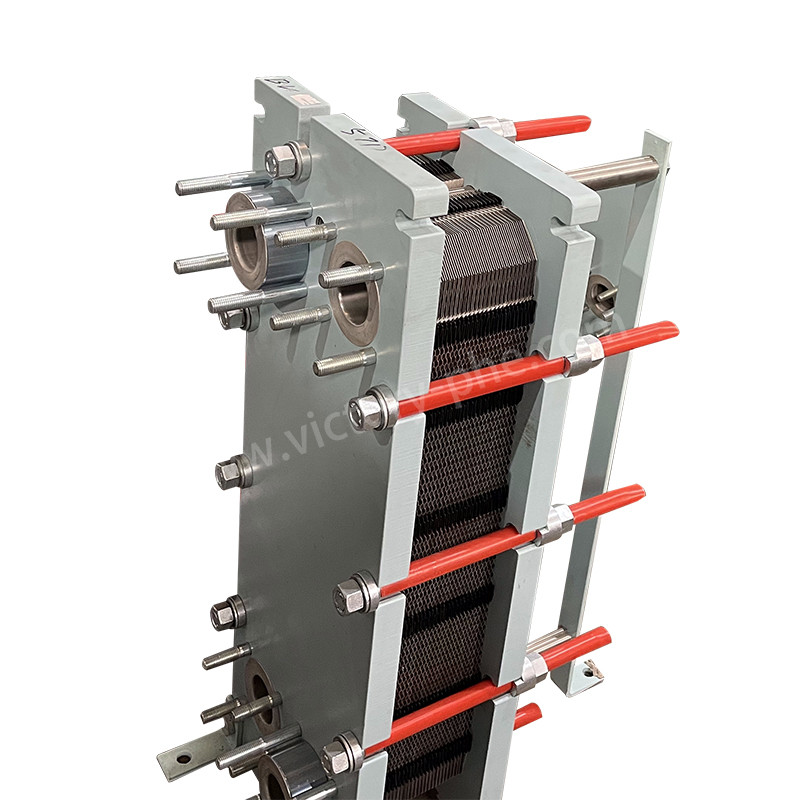

เครื่องแลกเปลี่ยนความร้อนแผ่นปรับปรุงน้ําจากสแตนเลส สําหรับเครื่องเย็นอุตสาหกรรม
เครื่องแลกเปลี่ยนความร้อนแผ่น
เครื่องแลกเปลี่ยนความร้อนแผ่นประกอบด้วยชุดแผ่นโลหะที่ต้อนกัน แต่ละแผ่นมีคลื่นเฉพาะเจาะจงสะดวกในการแลกเปลี่ยนความร้อนระหว่างของเหลว, โดยเฉพาะการใช้งานจากของเหลวเป็นของเหลว และจากของเหลวเป็นของเหยื่อ
เครื่องแลกเปลี่ยนความร้อนแบบแผ่น มีข้อดีหลายอย่าง เช่น ประสิทธิภาพในการถ่ายทอดความร้อนที่โดดเด่น การสูญเสียความร้อนที่น้อยที่สุด การสร้างที่คอมแพคตและเบาและอายุการใช้งานยาวเมื่อเทียบกับเครื่องแลกเปลี่ยนความร้อนแบบท่อแบบดั้งเดิม พวกมันสามารถบรรลุประสิทธิภาพการถ่ายทอดความร้อนที่สูงขึ้น โดยใช้พื้นที่น้อยกว่า นอกจากนี้พวกมันยังสามารถบรรลุอัตราการฟื้นฟูความร้อนที่เกิน 90%
การ ออกแบบ แบบ เฉพาะเจาะจง ของ เครื่อง แลกเปลี่ยน ความ อบอุ่น เพลต ช่วย ให้ การ แลกเปลี่ยน ความ อบอุ่น ได้ อย่าง มี ประสิทธิภาพ ขณะ ที่ ลด การ ลด ความ กดดัน เป็น น้อย. เพลต ผง ผง ผง ผง ผง ผง ผง ผง ผง ผง ผง ผง ผง ผง ผง ผง ผง ผง ผง ผง ผง ผง ผง ผง ผง ผง ผง ผง ผง ผง ผง.ผลลัพธ์คือ เครื่องแลกเปลี่ยนความร้อนแผ่นได้รับความนิยมอย่างกว้างขวางในอุตสาหกรรมต่างๆ สําหรับการทําการทําความร้อน, การทําความเย็น และการฟื้นฟูความร้อนต่างๆ
|
รุ่น |
DLXU03/DLXM3 |
|
ความหนาของแผ่น |
0.5/0.6 มิลลิเมตร |
|
ขนาดหลุมแผ่น |
50 มม. |
|
หน่วยงาน |
45 เมตร3/h |
|
หลอดปรับปรุงสําหรับขนาดใหญ่-กว้าง |
DN50 |
|
ความดันในการทํางาน |
1.0/1.6MPa |
|
ความดันการทดสอบ |
1.3/2.1Mpa |
|
รุ่น |
อัตราการไหลสูงสุดตามมาตรฐาน m3/h |
จํานวนชิ้นที่ประกอบได้สูงสุด N |
ขนาดการกั้น A |
ความยาวสูงสุด L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
ตามโครงสร้างของเครื่องแลกเปลี่ยนความร้อนแผ่น สามารถจัดเป็น 4 ประเภทหลัก ได้แก่
เครื่องแลกเปลี่ยนความร้อนแผ่นประปา, เรียกว่าเครื่องแลกเปลี่ยนความร้อนแผ่นถอดออก, ประกอบด้วยแผ่นโลหะถอดออกที่ปิดด้วยกระปุกทําให้มันเหมาะสําหรับการใช้งานที่มีอัตราการไหลของระดับต่ําและความแตกต่างของอุณหภูมิที่สําคัญ.
เครื่องแลกเปลี่ยนความร้อนจากแผ่นที่เชื่อมมีแผ่นโลหะที่ผสมผสานกันโดยตรงเพื่อสร้างพื้นผิวการถ่ายทอดความร้อนที่ปิดแน่น ทําให้มันเหมาะสําหรับสภาพแวดล้อมความดันและอุณหภูมิสูง
เครื่องแลกเปลี่ยนความร้อนแผ่นสไพร่ใช้แผ่นโลหะทรงกลมสองแผ่น เพื่อสร้างช่องหลายช่องสําหรับการแยกของเหลวและการแลกเปลี่ยนความร้อน
เครื่องแลกเปลี่ยนความร้อนแผ่นและกรอบ, หรือเครื่องแลกเปลี่ยนความร้อนหญ้าผึ้ง, ประกอบด้วยแผ่นโลหะ corrugated จัดอยู่ภายในกรอบ. น้ํายาไหลผ่านช่องทางหมุนเวียนระหว่างแผ่น, ทําให้การถ่ายทอดความร้อนมีประสิทธิภาพ.
| ปารามิเตอร์ผลิตภัณฑ์ของเครื่องแลกเปลี่ยนความร้อนแผ่นประปา | |
| รายการ | เครื่องแลกเปลี่ยนความร้อนแผ่น |
| ยี่ห้อ | ชัยชนะ |
| วัสดุแผ่น | ทิตาเนียม / นิเคิล / แฮสโตลลี่ / เหล็กไร้สแตนเลส 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| วัสดุของกระปุก | NBR HNBR EPDM HEPDM VITON FKM ซิลิโคน |
| วัสดุกรอบ | เหล็กคาร์บอนสี |
| สีของกรอบ | สีฟ้าหรือสีตามความต้องการ |
| ประเภทการเชื่อมต่อ | แฟลนซ์หรือเส้น |
| มาตรฐาน flange | ANSI ASME BS BA JIS DIN GB ISO |
| โบลท์ขัด | M24 M30 M39 |
| ความดันการออกแบบ | สูงสุด 20mpa, ต่ําสุด 10Mpa |
| ความดันในการทํางาน | ปริมาณปกติ 12.5Mpa |
| MOQ | 1 ชุด |
| แพ็คเกจ | กล่องพอลิวู้ด |
| การรับประกัน | 1 ปี |
| OEM | สามารถเปลี่ยนได้ |
|
วัสดุของแผ่น |
น้ํายาที่เหมาะสม |
|
เหล็กไร้ขัด (SUS304, 316L เป็นต้น) |
น้ําบริสุทธิ์ น้ําแม่น้ํา น้ําเกลือที่กินได้ น้ํามันแร่ |
|
ไทเทเนียม Ti-pd |
น้ําเกลือ น้ําทะเล น้ําเกลือ |
|
SMO254 |
กรดซัลฟูริกลดละลาย โหลดน้ําเกลือ โหลดน้ําไม่เป็นอินทรีย์ |
|
นี |
อุณหภูมิสูง เนื้อหาโซดาคาวสติกสูง |
|
แฮสเทลลอย (C276, C22) |
กรดซัลฟูริกเน้น กรดไฮโดรคลอริก กรดฟอสฟอริก |
|
กล่องตัวหลัก |
อุณหภูมิการทํางาน (°C) |
น้ํายาที่เหมาะสม |
|
NBR |
-15 ~ +135 |
น้ํา, น้ําทะเล, เกลือแร่ |
|
EPDM |
-25 ~ +180 |
น้ําร้อน, คัน, กรด, ฐาน |
|
F26 |
-25 ~ +230 |
กรด ฐาน น้ํายา |
|
FTP |
0 ~ +160 |
กรดเข้มฐาน น้ํามันอุณหภูมิสูง |
เครื่องแลกเปลี่ยนความร้อนแผ่นพบการใช้งานหลากหลายในอุตสาหกรรมต่าง ๆ:
1. พลังงานแสงอาทิตย์: มันมีความสําคัญสําหรับการใช้พลังงานแสงอาทิตย์อย่างมีประสิทธิภาพ ผ่านคอลเลคเตอร์ ทําให้การถ่ายทอดความร้อนระหว่างของเหลวแสงอาทิตย์และของเหลวทํางาน
2อุตสาหกรรมเคมี: เป็นส่วนประกอบของกระบวนการเคมีต่าง ๆ รวมถึงการฟื้นฟูความร้อน, การเย็นของผลิตภัณฑ์ และการควบคุมอุณหภูมิปฏิกิริยา, รับประกันการทํางานอย่างมีประสิทธิภาพของปฏิกิริยาและหน่วยปั่น
3. อุตสาหกรรมเหล็ก: สําคัญในการเย็นและหล่อลื่นอุปกรณ์ที่สําคัญ เช่น โรงม้วน, เตาเผาสูง และถังดับ, รักษาอุณหภูมิที่ดีที่สุดและขยายอายุการใช้งานของอุปกรณ์
4อุตสาหกรรมโลหะ: ใช้สําหรับกระบวนการทําความร้อนและทําความเย็นในการชําระอะลูมิเนียม, รับประกันการควบคุมอุณหภูมิที่แม่นยําและการใช้พลังงานอย่างมีประสิทธิภาพตลอดการผลิต
5. เครื่องจักรกล: ใช้ในการลดความเย็นของเหลวและน้ํามันย่อยในการดับในอุปกรณ์อุตสาหกรรม, รับประกันผลงานที่คงที่และยืดอายุเครื่องจักร
6อุตสาหกรรมอาหาร: สําคัญสําหรับกระบวนการกําจัดเชื้อ, ปาสเทอริเซีย, และการเย็นในโรงงานแปรรูปอาหาร, รับประกันความปลอดภัยของผลิตภัณฑ์, คุณภาพ, และการขยายอายุการใช้งาน.
7อุตสาหกรรมทอ: สนับสนุนการฟื้นฟูความร้อนและกระบวนการเย็น ปรับปรุงประสิทธิภาพพลังงานและลดผลกระทบต่อสิ่งแวดล้อมโดยการรีไซเคิลความร้อนที่เสีย
8อุตสาหกรรมกระดาษ: สําคัญสําหรับการใช้งานในการทําความเย็นและการฟื้นฟูความร้อนในการผลิตกระดาษ เพื่อให้การดําเนินงานมีประสิทธิภาพในขณะที่ลดการบริโภคพลังงานและผลกระทบต่อสิ่งแวดล้อมให้น้อยที่สุด
9. ระบบทําความร้อน: ใช้ในการถ่ายทอดความร้อนจากพื้นที่ความร้อนที่เสียจากโรงไฟฟ้าไปยังอาคารที่อยู่อาศัยและอาคารพาณิชย์, ส่งผลให้มีทางแก้ไขการทําความร้อนที่มีประสิทธิภาพและยั่งยืนสําหรับชุมชนในเมือง
10อุตสาหกรรมน้ํามันและไขมัน: ใช้ในการควบคุมอุณหภูมิอย่างแม่นยําระหว่างการแปรรูปน้ํามัน รวมถึงกระบวนการชําระน้ํามัน, การแยกส่วน และการบรรจุ
11อุตสาหกรรมพลังงาน: สําคัญสําหรับระบบทําความเย็นในโรงไฟฟ้า รวมถึงเครื่องประปา, การหล่อลื่นทัวร์บีน และการทําความเย็นอุปกรณ์เสริม เพื่อให้การทํางานมีประสิทธิภาพและน่าเชื่อถือ
12การใช้งานทางทะเล: ใช้สําหรับระบบเย็นในเรือเรือ, รับประกันผลงานที่น่าเชื่อถือและการดําเนินงานที่มีประสิทธิภาพในสภาพแวดล้อมทางทะเล
13. น้ําทะเล ปลูกปลาในทะเล: สนับสนุนการทําความร้อนน้ําทะเลในโรงพืชพืชพืชพืชพืชพืชพืชปลาและปลาเปลือก ให้มีอุณหภูมิที่ดีที่สุด เพื่อเพิ่มประสิทธิภาพการผลิตโดยรวม
14อุตสาหกรรมอื่น ๆ: ใช้อย่างแพร่หลายในอุปกรณ์ยา น้ํามัน เซรามิก กระจก ซีเมนต์ และอุปกรณ์ภูมิอุ่น ส่งเสริมการถ่ายทอดความร้อนที่มีประสิทธิภาพ การปรับปรุงกระบวนการ และความยั่งยืนของสิ่งแวดล้อม
