รายละเอียดสินค้า

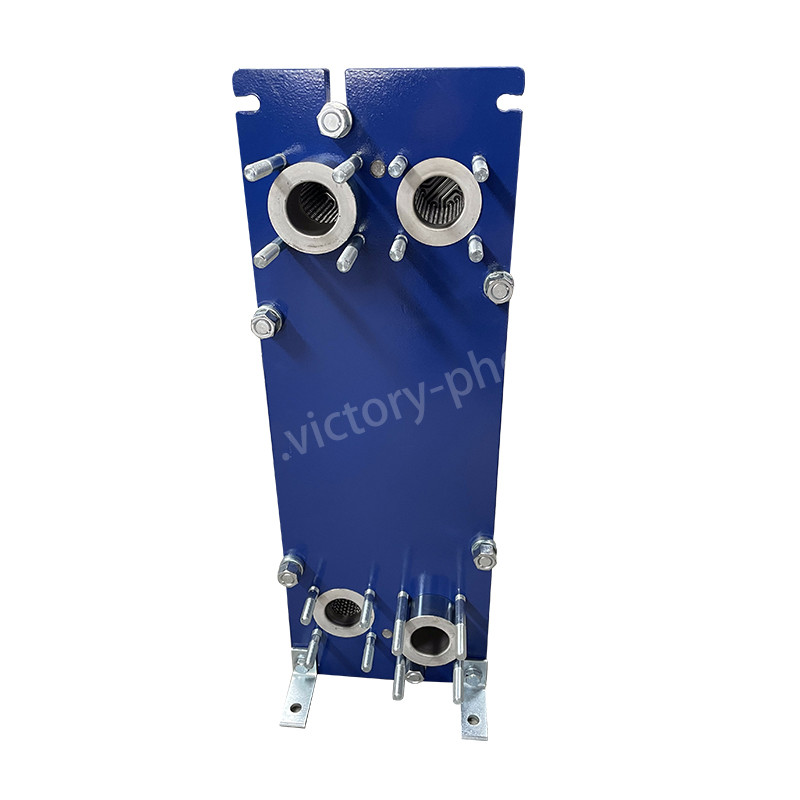

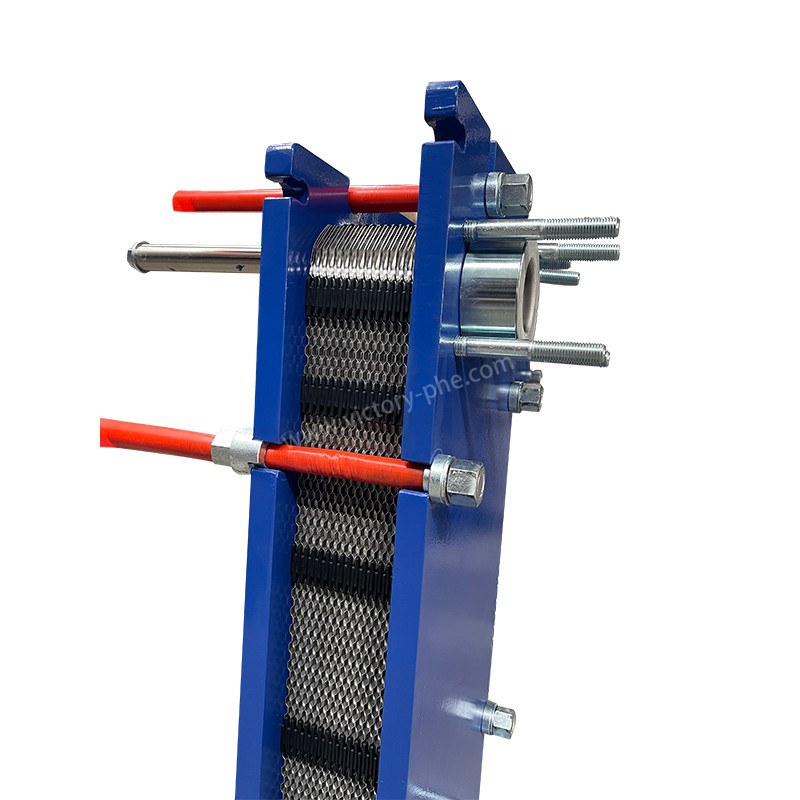

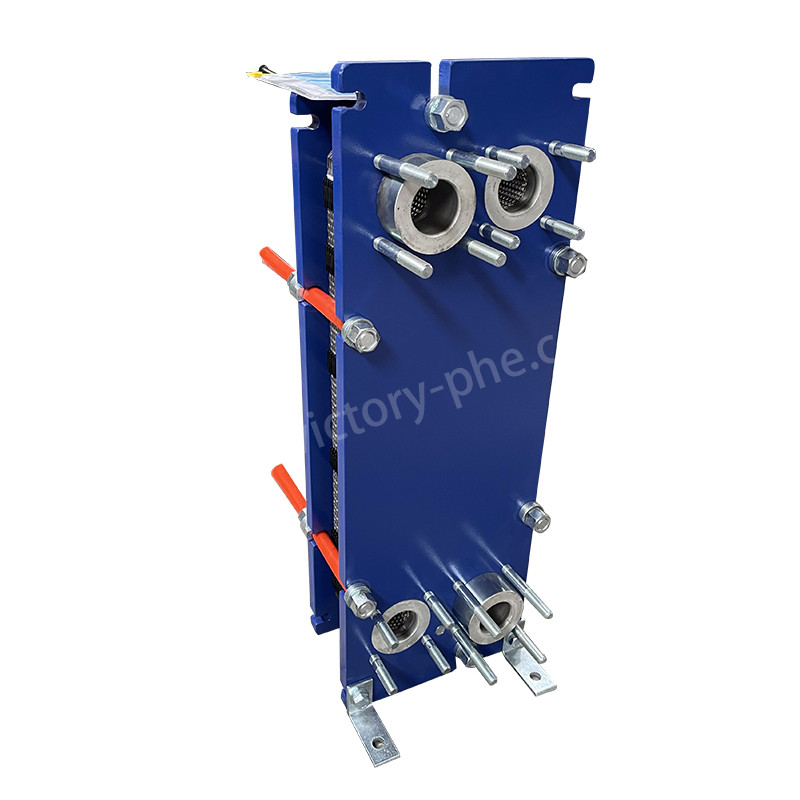

VH05 เครื่องแลกเปลี่ยนความร้อนแผ่นเหล็กไร้ขัดเหล็กสําหรับระบบ HVAC, เครื่องเย็น และการถ่ายทอดความร้อนในการเย็นน้ํา
เครื่องแลกเปลี่ยนความร้อนแผ่น
เครื่องแลกเปลี่ยนความร้อนจากแผ่นมีการใช้งานที่หลากหลายในหลายสาขาอุตสาหกรรม เนื่องจากประสิทธิภาพ, การออกแบบที่คอมแพคต์ และความหลากหลายของเครื่องแลกเปลี่ยนความร้อนจากแผ่น
1ระบบ HVAC:เครื่องแลกเปลี่ยนความร้อนแบบแผ่นมีบทบาทสําคัญในระบบทําความร้อน, การอากาศและเครื่องปรับอากาศ (HVAC) โดยอํานวยความสะดวกในการถ่ายทอดความร้อนอย่างมีประสิทธิภาพระหว่างสื่อต่าง ๆ เช่นกระแสอากาศน้ําหรือสารเย็น
2- ตู้เย็น:เครื่องแลกเปลี่ยนความร้อนแผ่นพบการใช้งานอย่างกว้างขวางในระบบเย็นเพื่อการทําความเย็นและการนําความร้อนกลับมาใช้ในอุตสาหกรรมอาหารและเครื่องดื่มเครื่องแลกเปลี่ยนความร้อนแผ่นถูกใช้สําหรับกระบวนการหลายประเภท รวมถึงการปาสเทอริเซชั่น, การทําความร้อน, การทําความเย็น และการฆ่าเชื้อ พวกมันมีบทบาทสําคัญในการรักษาสภาพอุณหภูมิที่ต้องการสําหรับผลิตภัณฑ์อาหารและเครื่องดื่มต่างๆ
3การแปรรูปทางเคมี:เครื่องแลกเปลี่ยนความร้อนแผ่นถูกใช้ในโรงงานแปรรูปสารเคมีสําหรับการทําความร้อน, การทําความเย็น, การหมุนและการระเหยสารเคมีต่างๆ
4การผลิตพลังงาน:เครื่องแลกเปลี่ยนความร้อนแผ่นถูกใช้ในโรงไฟฟ้าสําหรับลดน้ํามันลื่นของตุรกิปินลดความเย็น เครื่องวงจรน้ําลดความเย็น และระบบฟื้นฟูความร้อน
5อุตสาหกรรมเรือ:เครื่องแลกเปลี่ยนความร้อนแผ่นถูกใช้ในการใช้งานทางทะเลสําหรับเครื่องยนต์เย็น, เครื่องผลิต, และระบบ HVAC บนเรือและแพลตฟอร์มนอกทะเล
6อุตสาหกรรมยา:เครื่องแลกเปลี่ยนความร้อนแผ่นใช้ในการทําความร้อน, การทําความเย็น และกระบวนการกําจัดโรคในการผลิตยา
7อุตสาหกรรมน้ํามันและก๊าซ:เครื่องแลกเปลี่ยนความร้อนแผ่นใช้สําหรับกระบวนการทําความร้อนและทําความเย็นในโรงแปรรูปน้ํามัน โรงงานปิโตรเคมี และสถานที่แปรรูปก๊าซธรรมชาติ
นี่คือเพียงตัวอย่างเล็กน้อยของหลาย ๆ การใช้งานที่เครื่องแลกเปลี่ยนความร้อนแผ่นมีบทบาทสําคัญในการกระบวนการถ่ายทอดความร้อนที่มีประสิทธิภาพ
|
รุ่น |
DLXU03/DLXM3 |
|
ความหนาของแผ่น |
0.5/0.6 มิลลิเมตร |
|
ขนาดหลุมแผ่น |
50 มม. |
|
หน่วยงาน |
45 เมตร3/h |
|
หลอดปรับปรุงสําหรับขนาดใหญ่-กว้าง |
DN50 |
|
ความดันในการทํางาน |
1.0/1.6MPa |
|
ความดันการทดสอบ |
1.3/2.1Mpa |
|
รุ่น |
อัตราการไหลสูงสุดตามมาตรฐาน m3/h |
จํานวนชิ้นที่ประกอบได้สูงสุด N |
ขนาดการกั้น A |
ความยาวสูงสุด L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| ปารามิเตอร์ผลิตภัณฑ์ของเครื่องแลกเปลี่ยนความร้อนแผ่นประปา | |
| รายการ | เครื่องแลกเปลี่ยนความร้อนแผ่น |
| ยี่ห้อ | ชัยชนะ |
| วัสดุแผ่น | ทิตาเนียม / นิเคิล / แฮสโตลลี่ / เหล็กไร้สแตนเลส 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| วัสดุของกระปุก | NBR HNBR EPDM HEPDM VITON FKM ซิลิโคน |
| วัสดุกรอบ | เหล็กคาร์บอนสี |
| สีของกรอบ | สีฟ้าหรือสีตามความต้องการ |
| ประเภทการเชื่อมต่อ | แฟลนซ์หรือเส้น |
| มาตรฐาน flange | ANSI ASME BS BA JIS DIN GB ISO |
| โบลท์ขัด | M24 M30 M39 |
| ความดันการออกแบบ | สูงสุด 20mpa, ต่ําสุด 10Mpa |
| ความดันในการทํางาน | ปริมาณปกติ 12.5Mpa |
| MOQ | 1 ชุด |
| แพ็คเกจ | กล่องพอลิวู้ด |
| การรับประกัน | 1 ปี |
| OEM | สามารถเปลี่ยนได้ |
|
วัสดุของแผ่น |
น้ํายาที่เหมาะสม |
|
เหล็กไร้ขัด (SUS304, 316L เป็นต้น) |
น้ําบริสุทธิ์ น้ําแม่น้ํา น้ําเกลือที่กินได้ น้ํามันแร่ |
|
ไทเทเนียม Ti-pd |
น้ําเกลือ น้ําทะเล น้ําเกลือ |
|
SMO254 |
กรดซัลฟูริกลดละลาย โหลดน้ําเกลือ โหลดน้ําไม่เป็นอินทรีย์ |
|
นี |
อุณหภูมิสูง เนื้อหาโซดาคาวสติกสูง |
|
แฮสเทลลอย (C276, C22) |
กรดซัลฟูริกเน้น กรดไฮโดรคลอริก กรดฟอสฟอริก |
|
กล่องตัวหลัก |
อุณหภูมิการทํางาน (°C) |
น้ํายาที่เหมาะสม |
|
NBR |
-15 ~ +135 |
น้ํา, น้ําทะเล, เกลือแร่ |
|
EPDM |
-25 ~ +180 |
น้ําร้อน, คัน, กรด, ฐาน |
|
F26 |
-25 ~ +230 |
กรด ฐาน น้ํายา |
|
FTP |
0 ~ +160 |
กรดเข้มฐาน น้ํามันอุณหภูมิสูง |
เครื่องแลกเปลี่ยนความร้อนแบบแผ่น เป็นส่วนประกอบสําคัญในระบบ HVAC ซึ่งรับผิดชอบในการถ่ายทอดความร้อนระหว่างของเหลว เช่น น้ําและอากาศ
1การถ่ายทอดความร้อน:เครื่องเปลี่ยนความร้อนแผ่นมีช่องทางแยกสําหรับของเหลวร้อนและเย็น ทําให้ความร้อนสามารถถ่ายทอดจากของเหลวร้อนไปยังของเหลวเย็นผ่านแผ่นโลหะ
2การถ่ายทอดความร้อนที่ประสิทธิภาพสูงแผ่นบางที่มีพื้นผิวใหญ่ในเครื่องแลกเปลี่ยนความร้อนทําให้การแลกเปลี่ยนความร้อนที่มีประสิทธิภาพระหว่างของเหลว
3. การไหลเวียนต่อเนื่อง:น้ํายาไหลผ่านช่องทางที่เกิดจากแผ่น ทําให้การถ่ายทอดความร้อนเร็วและมีประสิทธิภาพ
4ระบบควบคุมอุณหภูมิ:เครื่องแลกเปลี่ยนความร้อนแผ่นช่วยปรับอุณหภูมิของอากาศที่ลมผ่านระบบ HVAC, รับประกันความร้อนหรือความเย็นที่เหมาะสมสําหรับระดับความสบายใจที่ต้องการ
สรุปคือ เครื่องแลกเปลี่ยนความร้อนแบบแผ่นมีความสําคัญต่อระบบ HVAC โดยเพิ่มประสิทธิภาพของมันและส่งผลให้ความสบายใจทางความร้อนที่ดีที่สุดในสถานที่ต่างๆ รวมถึงที่อยู่อาศัยและอาคารอุตสาหกรรม.
