รายละเอียดสินค้า

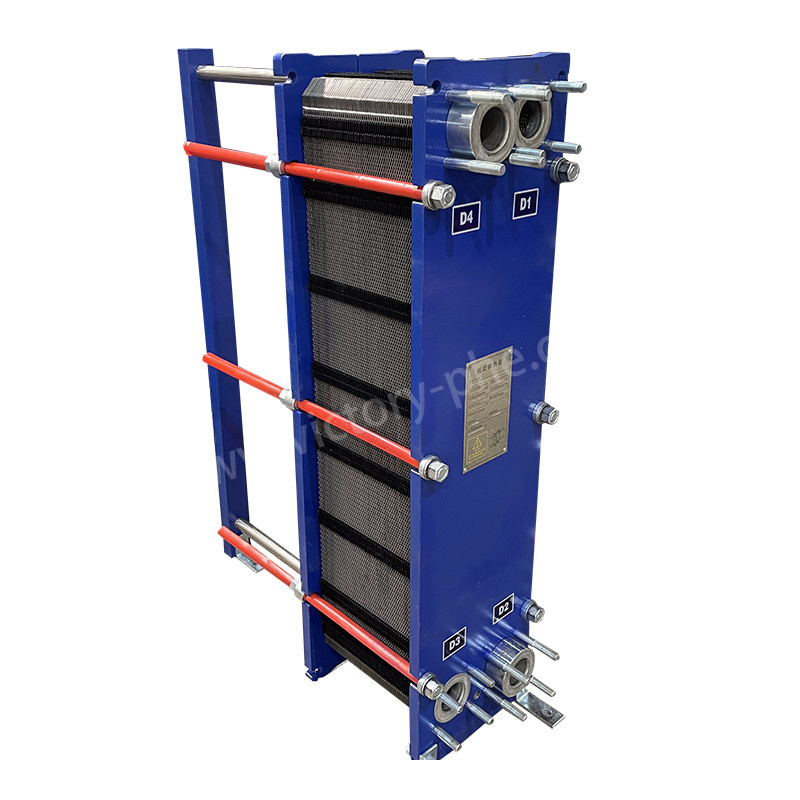

VH05 เครื่องแลกเปลี่ยนความร้อนจากแผ่นต่อแผ่นจากเหล็กไร้สแตนเลส สําหรับระบบ HVAC, เครื่องเย็น, เครื่องเย็นน้ํา
เครื่องแลกเปลี่ยนความร้อนแผ่น
เครื่องแลกเปลี่ยนความร้อนจากแผ่นมีการใช้งานที่หลากหลายในหลายสาขาอุตสาหกรรม เนื่องจากประสิทธิภาพ, การออกแบบที่คอมแพคต์ และความหลากหลายของเครื่องแลกเปลี่ยนความร้อนจากแผ่น
1ระบบ HVAC:เครื่องแลกเปลี่ยนความร้อนแบบแผ่น ใช้ในระบบทําความร้อน, แอร์, และเครื่องปรับอากาศ เพื่อส่งความร้อนระหว่างกระแสอากาศ, น้ํา, หรือสารเย็น
2- ตู้เย็น:เครื่องแลกเปลี่ยนความร้อนแผ่นถูกใช้ในระบบทําความเย็น สําหรับการใช้งานในการทําความเย็นและการฟื้นฟูความร้อน
อุตสาหกรรมอาหารและเครื่องดื่ม: เครื่องแลกเปลี่ยนความร้อนแผ่นถูกใช้ในการปัสเทอริเซชั่น, การทําความร้อน, การทําความเย็นและกระบวนการ sterilization ในอุตสาหกรรมอาหารและเครื่องดื่ม.
3การแปรรูปทางเคมี:เครื่องแลกเปลี่ยนความร้อนแผ่นถูกใช้ในโรงงานแปรรูปสารเคมีสําหรับการทําความร้อน, การทําความเย็น, การหมุนและการระเหยสารเคมีต่างๆ
4การผลิตพลังงาน:เครื่องแลกเปลี่ยนความร้อนแผ่นถูกใช้ในโรงไฟฟ้าสําหรับลดน้ํามันลื่นของตุรกิปินลดความเย็น เครื่องวงจรน้ําลดความเย็น และระบบฟื้นฟูความร้อน
5อุตสาหกรรมเรือ:เครื่องแลกเปลี่ยนความร้อนแผ่นถูกใช้ในการใช้งานทางทะเลสําหรับเครื่องยนต์เย็น, เครื่องผลิต, และระบบ HVAC บนเรือและแพลตฟอร์มนอกทะเล
6อุตสาหกรรมยา:เครื่องแลกเปลี่ยนความร้อนแผ่นใช้ในการทําความร้อน, การทําความเย็น และกระบวนการกําจัดโรคในการผลิตยา
7อุตสาหกรรมน้ํามันและก๊าซ:เครื่องแลกเปลี่ยนความร้อนแผ่นใช้สําหรับกระบวนการทําความร้อนและทําความเย็นในโรงแปรรูปน้ํามัน โรงงานปิโตรเคมี และสถานที่แปรรูปก๊าซธรรมชาติ
นี่คือเพียงตัวอย่างเล็กน้อยของหลาย ๆ การใช้งานที่เครื่องแลกเปลี่ยนความร้อนแผ่นมีบทบาทสําคัญในการกระบวนการถ่ายทอดความร้อนที่มีประสิทธิภาพ
|
รุ่น |
DLXU03/DLXM3 |
|
ความหนาของแผ่น |
0.5/0.6 มิลลิเมตร |
|
ขนาดหลุมแผ่น |
50 มม. |
|
หน่วยงาน |
45 เมตร3/h |
|
หลอดปรับปรุงสําหรับขนาดใหญ่-กว้าง |
DN50 |
|
ความดันในการทํางาน |
1.0/1.6MPa |
|
ความดันการทดสอบ |
1.3/2.1Mpa |
|
รุ่น |
อัตราการไหลสูงสุดตามมาตรฐาน m3/h |
จํานวนชิ้นที่ประกอบได้สูงสุด N |
ขนาดการกั้น A |
ความยาวสูงสุด L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| ปารามิเตอร์ผลิตภัณฑ์ของเครื่องแลกเปลี่ยนความร้อนแผ่นประปา | |
| รายการ | เครื่องแลกเปลี่ยนความร้อนแผ่น |
| ยี่ห้อ | ชัยชนะ |
| วัสดุแผ่น | ทิตาเนียม / นิเคิล / แฮสโตลลี่ / เหล็กไร้สแตนเลส 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| วัสดุของกระปุก | NBR HNBR EPDM HEPDM VITON FKM ซิลิโคน |
| วัสดุกรอบ | เหล็กคาร์บอนสี |
| สีของกรอบ | สีฟ้าหรือสีตามความต้องการ |
| ประเภทการเชื่อมต่อ | แฟลนซ์หรือเส้น |
| มาตรฐาน flange | ANSI ASME BS BA JIS DIN GB ISO |
| โบลท์ขัด | M24 M30 M39 |
| ความดันการออกแบบ | สูงสุด 20mpa, ต่ําสุด 10Mpa |
| ความดันในการทํางาน | ปริมาณปกติ 12.5Mpa |
| MOQ | 1 ชุด |
| แพ็คเกจ | กล่องพอลิวู้ด |
| การรับประกัน | 1 ปี |
| OEM | สามารถเปลี่ยนได้ |
|
วัสดุของแผ่น |
น้ํายาที่เหมาะสม |
|
เหล็กไร้ขัด (SUS304, 316L เป็นต้น) |
น้ําบริสุทธิ์ น้ําแม่น้ํา น้ําเกลือที่กินได้ น้ํามันแร่ |
|
ไทเทเนียม Ti-pd |
น้ําเกลือ น้ําทะเล น้ําเกลือ |
|
SMO254 |
กรดซัลฟูริกลดละลาย โหลดน้ําเกลือ โหลดน้ําไม่เป็นอินทรีย์ |
|
นี |
อุณหภูมิสูง เนื้อหาโซดาคาวสติกสูง |
|
แฮสเทลลอย (C276, C22) |
กรดซัลฟูริกเน้น กรดไฮโดรคลอริก กรดฟอสฟอริก |
|
กล่องตัวหลัก |
อุณหภูมิการทํางาน (°C) |
น้ํายาที่เหมาะสม |
|
NBR |
-15 ~ +135 |
น้ํา, น้ําทะเล, เกลือแร่ |
|
EPDM |
-25 ~ +180 |
น้ําร้อน, คัน, กรด, ฐาน |
|
F26 |
-25 ~ +230 |
กรด ฐาน น้ํายา |
|
FTP |
0 ~ +160 |
กรดเข้มฐาน น้ํามันอุณหภูมิสูง |
ในระบบ HVAC (การทําความร้อน, การปรับอากาศและเครื่องปรับอากาศ) เครื่องแลกเปลี่ยนความร้อนจานทํางานโดยการโอนความร้อนระหว่างของเหลวที่แตกต่างกันสองส่วน โดยปกติคือน้ําและอากาศนี่คือวิธีการที่เครื่องแลกเปลี่ยนความร้อนแผ่นทํางานในระบบ HVAC:
การถ่ายทอดความร้อน:ในเครื่องแลกเปลี่ยนความร้อนแผ่น, น้ํายาร้อนและเย็นไหลผ่านช่องทางที่แยกแยกโดยแผ่น. ความร้อนถูกโอนจากน้ํายาร้อนไปยังน้ํายาเย็นผ่านแผ่นโลหะ.
ประสิทธิภาพการถ่ายทอดความร้อน:แผ่นในเครื่องแลกเปลี่ยนความร้อนแผ่นบางและมีพื้นผิวขนาดใหญ่ ซึ่งอํานวยความสะดวกในการถ่ายทอดความร้อนที่มีประสิทธิภาพระหว่างของเหลว
กระแสต่อเนื่อง:เมื่อของเหลวไหลผ่านช่องทางที่สร้างขึ้นโดยแผ่น, การแลกเปลี่ยนความร้อนเกิดขึ้น. การออกแบบที่คอมแพคตและมีประสิทธิภาพของเครื่องแลกเปลี่ยนความร้อนแผ่นทําให้การถ่ายทอดความร้อนรวดเร็วและมีประสิทธิภาพ
ระบบควบคุมอุณหภูมิ:เครื่องแลกเปลี่ยนความร้อนแผ่นถูกออกแบบมาเพื่อควบคุมอุณหภูมิของอากาศที่ลมผ่านระบบ HVAC เพื่อให้แน่ใจว่าพื้นที่ถูกทําความร้อนหรือทําความเย็นตามความต้องการ
สรุปคือ เครื่องแลกเปลี่ยนความร้อนแบบแผ่น มีบทบาทสําคัญในการประสิทธิภาพของระบบ HVAC โดยช่วยในการควบคุมอุณหภูมิอากาศและปรับปรุงความสบายใจทางความร้อนในอาคารที่อยู่อาศัยอาคารพาณิชย์และอุตสาหกรรม.
