รายละเอียดสินค้า

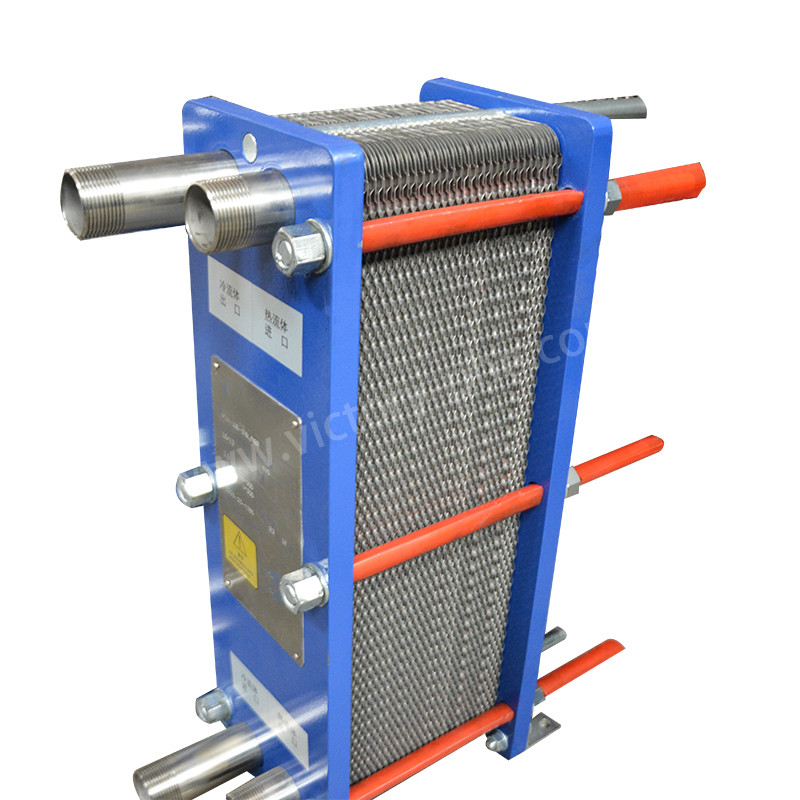

สแตนเลส/Hastelloy/Titanium VN30 เครื่องเปลี่ยนความร้อนแผ่นผสมผสม (PSHE) สําหรับการถ่ายทอดความร้อนน้ําน้ํามัน นมก๊าซ
เครื่องแลกเปลี่ยนความร้อนแผ่น
เครื่องแลกเปลี่ยนความร้อนแบบแผ่น (plate heat exchanger) เป็นเครื่องแลกเปลี่ยนความร้อนแบบหนึ่งที่ใช้แผ่นโลหะในการถ่ายทอดความร้อนระหว่างของเหลวสองชนิด โดยทั่วไปของของเหลวจะแยกกันโดยแผ่นเพื่อป้องกันการผสมผสานเครื่องแลกเปลี่ยนนี้มีประสิทธิภาพในการถ่ายทอดความร้อน เนื่องจากพื้นที่พื้นผิวใหญ่ของแผ่น, ซึ่งทําให้มีอัตราการโอนความร้อนสูง. พวกเขาถูกใช้ทั่วไปในระบบ HVAC, refrigeration, การแปรรูปอาหาร, และการใช้งานอุตสาหกรรมอื่น ๆ.
ฟังก์ชันของเครื่องแลกเปลี่ยนความร้อนแผ่นคือการถ่ายทอดความร้อนจากของเหลวหนึ่งไปยังของเหลวอีกอย่างหนึ่ง โดยไม่ให้ของเหลวเข้าสัมผัสตรงกันนี่คือการทําสําเร็จโดยการใช้ชุดของแผ่นที่ถูกวางอยู่ด้วยกันกับช่องว่างเล็ก ๆ ระหว่างพวกเขา. น้ํายาหนึ่งไหลผ่านช่องทางที่เปลี่ยนกันที่สร้างขึ้นโดยแผ่น, ในขณะที่ น้ํายาอื่นไหลผ่านช่องทางที่เหลือ. ความร้อนถูกโอนจากน้ํายาหนึ่งไปยังอีกช่องทางผ่านแผ่น,ทําให้มันเป็นวิธีการที่ประสิทธิภาพในการแลกเปลี่ยนความร้อนระหว่างของเหลวสอง.
มีหลายชนิดของเครื่องแลกเปลี่ยนความร้อนแผ่น:
1. เครื่องแลกเปลี่ยนความร้อนแผ่นคงที่ (Gasketed Plate Heat Exchanger)เครื่องแลกเปลี่ยนความร้อนประเภทนี้ใช้แผ่นที่มียางทนความร้อนหรือวัสดุทนการกัดกร่อนที่วางระหว่างแผ่นแผ่นเหล่านี้ถูกประกอบพร้อมกับ bolts และ clamp washers เพื่อสร้างช่องทางสําหรับการไหลของเหลว.
2เครื่องแลกเปลี่ยนความร้อนแบบแผ่นที่สมบูรณ์แบบ (Breaded Plate Heat Exchanger)เครื่องแลกเปลี่ยนความร้อนนี้ประกอบด้วยแผ่นที่เชื่อมต่อกัน
3. เครื่องเปลี่ยนความร้อนแบบผสมผสานเครื่องแลกเปลี่ยนความร้อนประเภทนี้ใช้แผ่นเชื่อมต่อกัน
4. เครื่องแลกเปลี่ยนความร้อนแผ่นสไพร่:เครื่องแลกเปลี่ยนความร้อนนี้ใช้แผ่นม้วน
เครื่องแลกเปลี่ยนความร้อนแผ่นสามารถใช้ในอุตสาหกรรมอากาศและอาหารเพื่อปรับปรุงกระบวนการในหลายวิธี:
อุตสาหกรรมการบิน:
1การทําความร้อนและความเย็น:เครื่องแลกเปลี่ยนความร้อนแผ่นสามารถใช้ในการทําความร้อนหรือทําความเย็นอากาศในระบบ HVAC เพิ่มประสิทธิภาพด้านพลังงานและรักษาอุณหภูมิภายในที่สบาย
2การฟื้นฟูความร้อน:ในระบบระบายอากาศ เครื่องแลกเปลี่ยนความร้อนแบบแผ่นสามารถนําความร้อนจากอากาศที่ออกไปทําความร้อนก่อนอากาศสดที่เข้ามา ลดการใช้พลังงาน
3การแห้งด้วยอากาศ:เครื่องแลกเปลี่ยนความร้อนแผ่นสามารถช่วยในกระบวนการแห้งอากาศโดยควบคุมอุณหภูมิและความชื้นของอากาศ
อุตสาหกรรมอาหาร:
1. ปาสเทอริเซส:เครื่องแลกเปลี่ยนความร้อนแบบแผ่น ใช้ในการปาสเทอริเซอร์ของเหลว เช่น นม น้ําผลไม้ และซอส โดยการทําให้มันร้อนถึงอุณหภูมิเฉพาะเจาะจง เพื่อฆ่าแบคทีเรียที่เป็นอันตรายในขณะที่รักษาคุณภาพของผลิตภัณฑ์
2การเย็น:มันสามารถใช้ในการเย็นอาหารอย่างรวดเร็วหลังจากการแปรรูป เพื่อขยายอายุการใช้และรักษาความสดชื่น
3การทําความร้อน:เครื่องแลกเปลี่ยนความร้อนจานสามารถให้ความร้อนที่แม่นยําและมีประสิทธิภาพสําหรับการดําเนินงานในการแปรรูปอาหาร, รับประกันคุณภาพและความปลอดภัยของผลิตภัณฑ์อย่างต่อเนื่อง
โดยใช้เครื่องแลกเปลี่ยนความร้อนแผ่นในอุตสาหกรรมเหล่านี้ กระบวนการสามารถปรับปรุงให้มีประสิทธิภาพด้านพลังงาน คุณภาพสินค้าและประสิทธิภาพในการปฏิบัติงานที่ดีขึ้น
| รุ่น |
อัตราการไหลสูงสุดตามมาตรฐาน m3/h |
จํานวนชิ้นที่ประกอบได้สูงสุด N |
ขนาดการกั้น A |
ความยาวสูงสุด L1 |
| VN30 | 1600 | 615 | N*(3.2+X) | 4676.5 |
| ปารามิเตอร์ผลิตภัณฑ์ของเครื่องแลกเปลี่ยนความร้อนแผ่นประปา | |
| รายการ | เครื่องแลกเปลี่ยนความร้อนแผ่น |
| ยี่ห้อ | ชัยชนะ |
| วัสดุแผ่น | ทิตาเนียม / นิเคิล / แฮสโตลลี่ / เหล็กไร้สแตนเลส 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| วัสดุของกระปุก | NBR HNBR EPDM HEPDM VITON FKM ซิลิโคน |
| วัสดุกรอบ | เหล็กคาร์บอนสี |
| สีของกรอบ | สีฟ้าหรือสีตามความต้องการ |
| ประเภทการเชื่อมต่อ | แฟลนซ์หรือเส้น |
| มาตรฐาน flange | ANSI ASME BS BA JIS DIN GB ISO |
| โบลท์ขัด | M24 M30 M39 |
| ความดันการออกแบบ | สูงสุด 20mpa, ต่ําสุด 10Mpa |
| ความดันในการทํางาน | ปริมาณปกติ 12.5Mpa |
| MOQ | 1 ชุด |

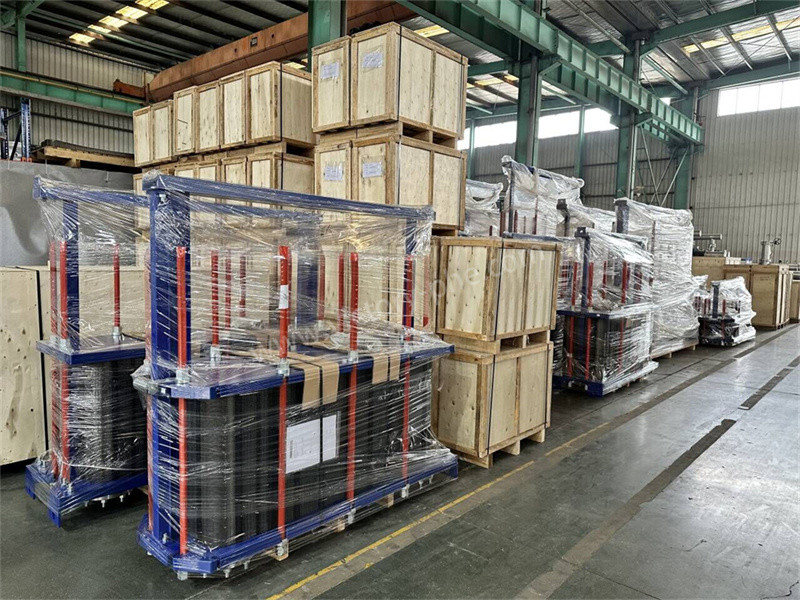

| แพ็คเกจ | กล่องพอลิวู้ด |
| การรับประกัน | 1 ปี |
| OEM | สามารถเปลี่ยนได้ |
| วัสดุของแผ่น | น้ํายาที่เหมาะสม |
| เหล็กไร้ขัด (SUS304, 316L เป็นต้น) | น้ําบริสุทธิ์ น้ําแม่น้ํา น้ําเกลือที่กินได้ น้ํามันแร่ |
| ไทเทเนียม Ti-pd | น้ําเกลือ น้ําทะเล น้ําเกลือ |
| SMO254 | กรดซัลฟูริกลดละลาย โหลดน้ําเกลือ โหลดน้ําไม่เป็นอินทรีย์ |
| นี | อุณหภูมิสูง เนื้อหาโซดาคาวสติกสูง |
| แฮสเทลลอย (C276, C22) | กรดซัลฟูริกเน้น กรดไฮโดรคลอริก กรดฟอสฟอริก |
| กล่องตัวหลัก | อุณหภูมิการทํางาน (°C) | น้ํายาที่เหมาะสม |
| NBR | -15 ~ +135 | น้ํา, น้ําทะเล, เกลือแร่ |
| EPDM | -25 ~ +180 | น้ําร้อน, คัน, กรด, ฐาน |
| F26 | -25 ~ +230 | กรด ฐาน น้ํายา |
| FTP | 0 ~ +160 | กรดเข้มฐาน น้ํามันอุณหภูมิสูง |
| ประเภทแผ่น | การใช้งาน |
| ล็อเวอร์ รันเนอร์ (B) | การลดอุณหภูมิของสื่อการถ่ายทอดความร้อนมากเกินไป ความแตกต่างอุณหภูมิของลอกอริธมเล็กเกินไป |
| นักวิ่งสูง (H) | ความต้องการของ viscosity, Fibroid, ความดันลดลงเล็กเกินไป |
คําถามและคําตอบ
ถาม: สินค้ามีประกันสินค้าไหม?
ตอบ: ครับ ผลิตภัณฑ์ของเรามีการรับประกันระยะเวลาหนึ่ง ข้อมูลการรับประกันรายละเอียดมักจะอยู่ในบรรจุสินค้าหรือคู่มือการใช้งาน หากคุณพบปัญหาคุณภาพระหว่างการใช้กรุณาติดต่อทีมบริการลูกค้าของเราทันทีและเราจะให้บริการหลังการขายที่จําเป็น
ถาม: ขนาดของสินค้านี้คืออะไร?
ตอบ: ขนาดรายละเอียดของผลิตภัณฑ์สามารถพบได้ในส่วนอธิบายในหน้าผลิตภัณฑ์ โดยทั่วไปเราระบุความยาว ความกว้าง และความสูงของผลิตภัณฑ์หากคุณต้องการข้อมูลขนาดเฉพาะเจาะจง หรือการวัดอื่น ๆ, กรุณาติดต่อกับทีมบริการลูกค้าของเรา และพวกเขาจะยินดีที่จะช่วยคุณ
Q: มีส่วนลดสําหรับการซื้อขายยอดขายหรือจํานวนมากหรือไม่?
ตอบ: ครับ เราให้ส่วนลดสําหรับการซื้อขายยอดขายและจํานวนมาก หากคุณสนใจในการซื้อจํานวนมากของสินค้าหรือทําธุรกิจยอดขายกรุณาติดต่อกับทีมบริการลูกค้าของเรา เพื่อทราบข้อมูลเกี่ยวกับส่วนลดขายยอดขายและปริมาณการซื้อขั้นต่ํา.
