รายละเอียดสินค้า

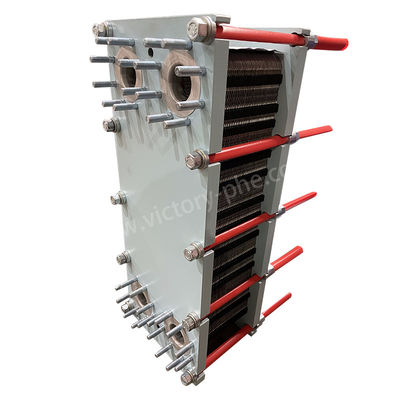

เครื่องแลกเปลี่ยนความร้อนแผ่นปรับปรุงน้ําจากสแตนเลส สําหรับเครื่องเย็นอุตสาหกรรม
เครื่องแลกเปลี่ยนความร้อนแผ่น
เครื่องแลกเปลี่ยนความร้อนแบบแผ่น เป็นอุปกรณ์ที่มีประสิทธิภาพสูง ประกอบด้วยชุดแผ่นโลหะที่จัดเรียงไว้ในรูปแบบเรียงลําดับกัน แต่ละแผ่นมีลักษณะคลื่นเฉพาะเจาะจงแผ่นเหล่านี้เป็นช่องทางสั้นทรงสี่เหลี่ยม, สะดวกในการแลกเปลี่ยนความร้อนระหว่างของเหลว เครื่องแลกเปลี่ยนความร้อนแผ่นดีเยี่ยมในการแลกเปลี่ยนความร้อนจากของเหลวเป็นของเหลวและของเหลวเป็นน้ําหมอก
มีข้อดีมากมาย เช่น ประสิทธิภาพในการถ่ายทอดความร้อนที่โดดเด่น การสูญเสียความร้อนที่น้อยที่สุด การออกแบบที่คอมพ็อกต็อปและเบาๆ การใช้งานที่น้อย การใช้งานได้หลากหลาย และอายุการใช้งานที่ยาวนานเปรียบเทียบกับเครื่องแลกเปลี่ยนความร้อนแบบท่อแบบดั้งเดิม, เครื่องแลกเปลี่ยนความร้อนแผ่นสามารถบรรลุประสิทธิภาพการถ่ายทอดความร้อนที่สูงขึ้นอย่างมากในขณะที่ใช้พื้นที่เพียงส่วนหนึ่งเท่านั้น นอกจากนี้พวกเขาสามารถบรรลุอัตราการฟื้นฟูความร้อนที่เกิน 90%
การวางแผนที่แตกต่างกันของเครื่องแลกเปลี่ยนความร้อนแผ่นส่งเสริมการถ่ายทอดความร้อนที่มีประสิทธิภาพในขณะที่ลดลดความดันให้น้อยที่สุดเพิ่มความสามารถในการถ่ายทอดความร้อนผลลัพธ์คือเครื่องแลกเปลี่ยนความร้อนแผ่นได้รับความนิยมในหลายสาขาอุตสาหกรรมสําหรับงาน เช่น การทําความร้อน, การทําความเย็น และการฟื้นฟูความร้อน
|
รุ่น |
DLXU03/DLXM3 |
|
ความหนาของแผ่น |
0.5/0.6 มิลลิเมตร |
|
ขนาดหลุมแผ่น |
50 มม. |
|
หน่วยงาน |
45 เมตร3/h |
|
หลอดปรับปรุงสําหรับขนาดใหญ่-กว้าง |
DN50 |
|
ความดันในการทํางาน |
1.0/1.6MPa |
|
ความดันการทดสอบ |
1.3/2.1Mpa |
|
รุ่น |
อัตราการไหลสูงสุดตามมาตรฐาน m3/h |
จํานวนชิ้นที่ประกอบได้สูงสุด N |
ขนาดการกั้น A |
ความยาวสูงสุด L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
ตามโครงสร้างของเครื่องแลกเปลี่ยนความร้อนแผ่น สามารถจัดเป็น 4 ประเภทหลัก ได้แก่
เครื่องแลกเปลี่ยนความร้อนแผ่นประปา, เรียกว่าเครื่องแลกเปลี่ยนความร้อนแผ่นถอดออก, มีชุดแผ่นโลหะถอดออกที่ปิดด้วยกระปุกพวกเขาเหมาะสําหรับการใช้งานที่มีอัตราการไหลที่ต่ํากว่าและอัตราการเปลี่ยนแปลงอุณหภูมิที่สําคัญ.
เครื่องแลกเปลี่ยนความร้อนจากแผ่นที่เชื่อมใช้แผ่นโลหะที่ผสมผสานกันโดยตรงเพื่อสร้างพื้นผิวการถ่ายทอดความร้อนที่ปิดแน่น เหมาะสําหรับการใช้งานความดันสูงและอุณหภูมิสูง
เครื่องแลกเปลี่ยนความร้อนแผ่นสไพร่ใช้แผ่นโลหะทรงกลมคู่เพื่อสร้างช่องหลายช่องสําหรับการแยกของเหลวและการแลกเปลี่ยนความร้อน
เครื่องแลกเปลี่ยนความร้อนแผ่นและกรอบ, หรือที่รู้จักกันในชื่อแลกเปลี่ยนความร้อนหญ้าผึ้ง, ประกอบด้วยแผ่นโลหะ corrugated จับกันและปิดภายในกรอบ. น้ํายาไหลผ่านช่องทางหมุนเวียนระหว่างแผ่น,ทําให้การถ่ายทอดความร้อนมีประสิทธิภาพ.
| ปารามิเตอร์ผลิตภัณฑ์ของเครื่องแลกเปลี่ยนความร้อนแผ่นประปา | |
| รายการ | เครื่องแลกเปลี่ยนความร้อนแผ่น |
| ยี่ห้อ | ชัยชนะ |
| วัสดุแผ่น | ไทเทเนียม / นิเคิล / แฮสตอลลี่ / เหล็กไร้สแตนเลส 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| วัสดุของกระปุก | NBR HNBR EPDM HEPDM VITON FKM ซิลิโคน |
| วัสดุกรอบ | เหล็กคาร์บอนสี |
| สีของกรอบ | สีฟ้าหรือสีตามความต้องการ |
| ประเภทการเชื่อมต่อ | แฟลนซ์หรือเส้น |
| มาตรฐาน flange | ANSI ASME BS BA JIS DIN GB ISO |
| โบลท์ขัด | M24 M30 M39 |
| ความดันการออกแบบ | สูงสุด 20mpa, ต่ําสุด 10Mpa |
| ความดันในการทํางาน | ปริมาณปกติ 12.5Mpa |
| MOQ | 1 ชุด |
| แพ็คเกจ | กล่องพอลิวู้ด |
| การรับประกัน | 1 ปี |
| OEM | สามารถเปลี่ยนได้ |
|
วัสดุของแผ่น |
น้ํายาที่เหมาะสม |
|
เหล็กไร้ขัด (SUS304, 316L เป็นต้น) |
น้ําบริสุทธิ์ น้ําแม่น้ํา น้ําเกลือที่กินได้ น้ํามันแร่ |
|
ไทเทเนียม Ti-pd |
น้ําเกลือ น้ําทะเล น้ําเกลือ |
|
SMO254 |
กรดซัลฟูริกลดละลาย โหลดน้ําเกลือ โหลดน้ําไม่เป็นอินทรีย์ |
|
นี |
อุณหภูมิสูง เนื้อหาโซดาคาวสติกสูง |
|
แฮสเทลลอย (C276, C22) |
กรดซัลฟูริกเน้น กรดไฮโดรคลอริก กรดฟอสฟอริก |
|
กล่องตัวหลัก |
อุณหภูมิการทํางาน (°C) |
น้ํายาที่เหมาะสม |
|
NBR |
-15 ~ +135 |
น้ํา, น้ําทะเล, เกลือแร่ |
|
EPDM |
-25 ~ +180 |
น้ําร้อน, คัน, กรด, ฐาน |
|
F26 |
-25 ~ +230 |
กรด ฐาน น้ํายา |
|
FTP |
0 ~ +160 |
กรดเข้มฐาน น้ํามันอุณหภูมิสูง |
การใช้งานเครื่องแลกเปลี่ยนความร้อนแผ่น:
