รายละเอียดสินค้า

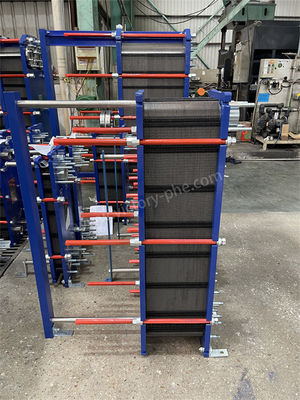

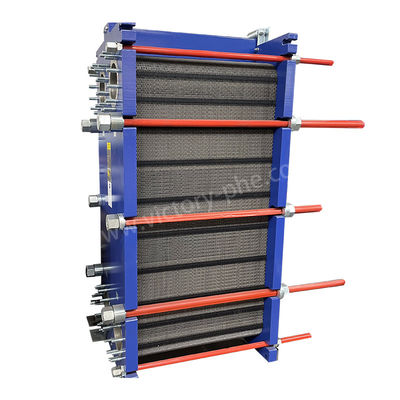

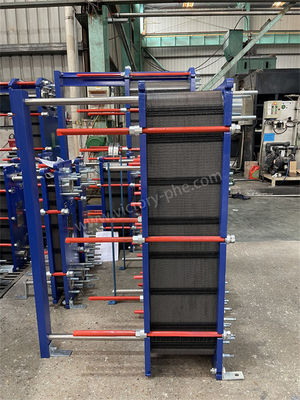

เครื่องแลกเปลี่ยนความร้อนแผ่นปรับปรุงน้ําจากสแตนเลส สําหรับเครื่องเย็นอุตสาหกรรม
เครื่องแลกเปลี่ยนความร้อนแผ่น
เครื่องแลกเปลี่ยนความร้อนแบบแผ่น เป็นเครื่องแลกเปลี่ยนความร้อนที่มีประสิทธิภาพสูง ซึ่งประกอบด้วยชุดแผ่นโลหะที่วางอยู่ด้วยกัน โดยแผ่นแต่ละแผ่นมีรูปร่างคลื่นเฉพาะเจาะจงแผ่นเหล่านี้สร้างช่องทางทรงสี่เหลี่ยมบาง, สะดวกในการแลกเปลี่ยนความร้อนระหว่างของเหลว เครื่องแลกเปลี่ยนความร้อนแผ่น เหมาะสําหรับกระบวนการแลกเปลี่ยนความร้อนจากของเหลวเป็นของเหลวและของเหลวเป็นของควัน
เครื่องแลกเปลี่ยนความร้อนแบบแผ่นมีข้อดีหลายอย่าง เช่น ประสิทธิภาพในการถ่ายทอดความร้อนที่สูง ความสูญเสียความร้อนที่ต่ําที่สุด การสร้างที่คอมแพคตและเบาและอายุการใช้งานยาวเมื่อเปรียบเทียบกับเครื่องแลกเปลี่ยนความร้อนแบบท่อแบบดั้งเดิม เครื่องแลกเปลี่ยนความร้อนแบบแผ่นสามารถบรรลุประสิทธิภาพการถ่ายทอดความร้อนที่สูงกว่า 3-5 เท่า และใช้พื้นที่เพียงประมาณ 1/3 ของพื้นที่สามารถบรรลุอัตราการฟื้นฟูความร้อนได้มากกว่า 90%.
การออกแบบที่โดดเด่นของเครื่องแลกเปลี่ยนความร้อนแผ่น ทําให้การถ่ายทอดความร้อนที่มีประสิทธิภาพในขณะที่ลดลดความดันให้น้อยที่สุดส่งผลให้การถ่ายส่งความร้อนเพิ่มขึ้นนี่ทําให้เครื่องแลกเปลี่ยนความร้อนแผ่นเป็นตัวเลือกที่นิยมในอุตสาหกรรมต่างๆ สําหรับการใช้งาน เช่น การทําความร้อน การทําความเย็น และกระบวนการฟื้นฟูความร้อน
|
รุ่น |
DLXU03/DLXM3 |
|
ความหนาของแผ่น |
0.5/0.6 มิลลิเมตร |
|
ขนาดหลุมแผ่น |
50 มม. |
|
หน่วยงาน |
45 เมตร3/h |
|
หลอดปรับปรุงสําหรับขนาดใหญ่-กว้าง |
DN50 |
|
ความดันในการทํางาน |
1.0/1.6MPa |
|
ความดันการทดสอบ |
1.3/2.1Mpa |
|
รุ่น |
อัตราการไหลสูงสุดตามมาตรฐาน m3/h |
จํานวนชิ้นที่ประกอบได้สูงสุด N |
ขนาดการกั้น A |
ความยาวสูงสุด L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
ตามโครงสร้างของเครื่องแลกเปลี่ยนความร้อนแผ่น สามารถจัดเป็น 4 ประเภทหลัก ได้แก่
| ปารามิเตอร์ผลิตภัณฑ์ของเครื่องแลกเปลี่ยนความร้อนแผ่นประปา | |
| รายการ | เครื่องแลกเปลี่ยนความร้อนแผ่น |
| ยี่ห้อ | ชัยชนะ |
| วัสดุแผ่น | ทิตาเนียม / นิเคิล / แฮสโตลลี่ / เหล็กไร้สแตนเลส 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| วัสดุของกระปุก | NBR HNBR EPDM HEPDM VITON FKM ซิลิโคน |
| วัสดุกรอบ | เหล็กคาร์บอนสี |
| สีของกรอบ | สีฟ้าหรือสีตามความต้องการ |
| ประเภทการเชื่อมต่อ | แฟลนซ์หรือเส้น |
| มาตรฐาน flange | ANSI ASME BS BA JIS DIN GB ISO |
| โบลท์ขัด | M24 M30 M39 |
| ความดันการออกแบบ | สูงสุด 20mpa, ต่ําสุด 10Mpa |
| ความดันในการทํางาน | ปริมาณปกติ 12.5Mpa |
| MOQ | 1 ชุด |
| แพ็คเกจ | กล่องพอลิวู้ด |
| การรับประกัน | 1 ปี |
| OEM | สามารถเปลี่ยนได้ |
|
วัสดุของแผ่น |
น้ํายาที่เหมาะสม |
|
เหล็กไร้ขัด (SUS304, 316L เป็นต้น) |
น้ําบริสุทธิ์ น้ําแม่น้ํา น้ําเกลือที่กินได้ น้ํามันแร่ |
|
ไทเทเนียม Ti-pd |
น้ําเกลือ น้ําทะเล น้ําเกลือ |
|
SMO254 |
กรดซัลฟูริกลดละลาย โหลดน้ําเกลือ โหลดน้ําไม่เป็นอินทรีย์ |
|
นี |
อุณหภูมิสูง เนื้อหาโซดาคาวสติกสูง |
|
แฮสเทลลอย (C276, C22) |
กรดซัลฟูริกเน้น กรดไฮโดรคลอริก กรดฟอสฟอริก |
|
กล่องตัวหลัก |
อุณหภูมิการทํางาน (°C) |
น้ํายาที่เหมาะสม |
|
NBR |
-15 ~ +135 |
น้ํา, น้ําทะเล, เกลือแร่ |
|
EPDM |
-25 ~ +180 |
น้ําร้อน, คัน, กรด, ฐาน |
|
F26 |
-25 ~ +230 |
กรด ฐาน น้ํายา |
|
FTP |
0 ~ +160 |
กรดเข้มฐาน น้ํามันอุณหภูมิสูง |
