316/0.6 วัสดุ แผ่นแลกเปลี่ยนความร้อน การประหยัดพื้นที่และการเลือกหลากหลายสําหรับการถ่ายทอดความร้อน

คําอธิบายสินค้า

M15B M15M ปลาแลกเปลี่ยนความร้อนสูงเทต้า พร้อมกระปุกสําหรับความเย็นที่ดีที่สุด

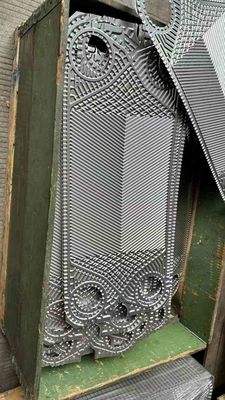

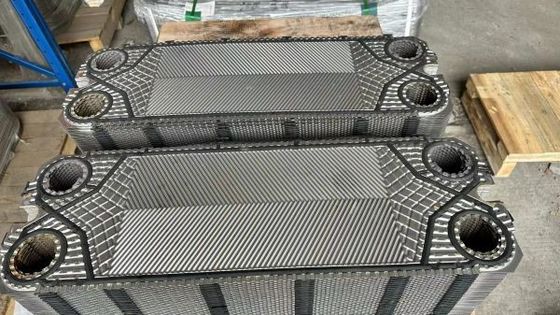

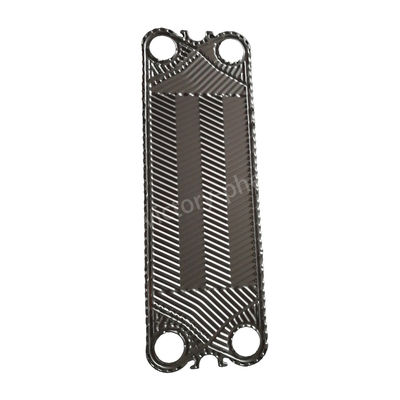

แผ่นแลกเปลี่ยนความร้อน

แผ่นแลกเปลี่ยนความร้อน (plate heat exchanger) หรือที่รู้จักกันในชื่อ แลกเปลี่ยนความร้อนแบบแผ่น (plate heat exchanger) เป็นอุปกรณ์ที่ใช้ในการโอนความร้อนระหว่างไหลของของเหลวสองสายมันประกอบด้วยชุดของแผ่นโลหะจัดเรียงในแบบที่ทําให้การแลกเปลี่ยนความร้อนที่มีประสิทธิภาพระหว่างของเหลวในขณะที่เก็บพวกเขาแยกกันทางกายภาพ.

ส่วนประกอบสําคัญของแผ่นแลกเปลี่ยนความร้อนประกอบด้วย:

แผ่น: แผ่นมักทําจากสแตนเลส, ไทเทเนียม, หรือวัสดุอื่น ๆ ที่เหมาะสําหรับการใช้งานโอนความร้อนพวกเขาถูกออกแบบด้วยรูปแบบเฉพาะของช่องทางและทางเดินเพื่ออํานวยความสะดวกในการแลกเปลี่ยนความร้อน.

กาสเคทหรือการปั่น: ในเครื่องแลกเปลี่ยนความร้อนแผ่นที่มีแผ่นปั่นแผ่นถูกปิดด้วยแผ่นปั่นเพื่อป้องกันการรั่วไหลของของเหลวระหว่างช่องทางแผ่นถูกปิดกันอย่างถาวร, การกําจัดความจําเป็นของการประกอบ

กรอบและการเชื่อมต่อ: แผ่นถูกต้อนกันและ clamped ในกรอบ, ซึ่งให้การสนับสนุนและอํานวยความสะดวกในการเชื่อมต่อของช่องเข้าและช่องออกของเหลว.

ผลิตภัณฑ์ส่วนใหญ่เหมาะสําหรับ ACCESSEN/ GEA (Kelvion) / APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP เป็นต้น

การใช้งาน

การตั้งค่าความหนาของแผ่นแลกเปลี่ยนความร้อน

• AISI 304 ปกติมีความหนา 0.4 หรือ 0.5 มิลลิเมตร
• AISI 316 เป็น 0.5 และ 0.6 มิลลิเมตรเสมอ
• 254 SMO (เหล็กสแตนเลสสูง) โดยทั่วไป 0.6 มม.
• แผ่นไทเทเนียมมีเสมอ 0.5 และ 0.6 มิลลิเมตร
• บางชนิดมีแผ่นหนากว่า (สําหรับการใช้งานความดันสูง)
• บาง PHEs มี 0.4 มิลลิเมตร (การทํางานความดันต่ํา)
• Hastelloy C-276 (เหล็กเหล็กไนเคิล) โดยทั่วไป 0.6 มิลลิเมตร

กระบวนการผลิต:

• การเตรียมวัตถุดิบ: พล็อตเหล็กดัดเหล็กคุณภาพสูงถูกเลือกเป็นวัตถุดิบ เนื่องจากความทนทานต่อการกัดสนองที่ดีและความสามารถในการนําไฟความหนาของแผ่นถูกกําหนดขึ้นอยู่กับรายละเอียดสินค้าและความต้องการการออกแบบ.
• การตัดและการปรับระดับ: แผ่นสแตนเลสถูกตัดอย่างแม่นยําโดยใช้เครื่องมือเครื่องมือเพื่อตอบสนองความต้องการการออกแบบ หลังจากการตัด, การรักษาการปรับระดับจะดําเนินการเพื่อให้แน่ใจว่าผิวเรียบและเรียบ.
• การตรา: พล็อตที่ผิวเรียบได้รับการตีพิมพ์โดยใช้เครื่องพิมพ์ไฮดรอลิกเพื่อสร้างรูปแบบกระดูกแฮลริงเฉพาะเจาะจง.การควบคุมที่แม่นยําถูกรักษาระหว่างกระบวนการ stamping เพื่อป้องกัน deformation ป้ายหรือความเสียหาย.
• การบํารุงผิว: พล็อตได้รับการรักษาผิว เช่น การเคลือบ, การเป่าทราย, หรือการเคลือบเพื่อเพิ่มความทนทานต่อการกัดสนองและการถ่ายทอดความร้อน.การเลือกวิธีการรักษาขึ้นอยู่กับความต้องการเฉพาะเจาะจง.
• การประกอบและการตรวจสอบ: แผ่นถูกประกอบขึ้นตามความต้องการการออกแบบ, สร้างแลกเปลี่ยนความร้อนแผ่นถอนได้ด้วยปุ่มยางประปา หรือแลกเปลี่ยนความร้อนแผ่น welded ครบโดยการปั่น arc argonการติดตั้งที่แน่นและไม่มีช่องว่างในการประกอบการทดสอบความดันการทํางานที่เข้มงวดถูกดําเนินการหลังจากการประกอบ และรายงานโรงงานถูกออกเพื่อตรวจสอบความสอดคล้องกับมาตรฐานคุณภาพ
•
