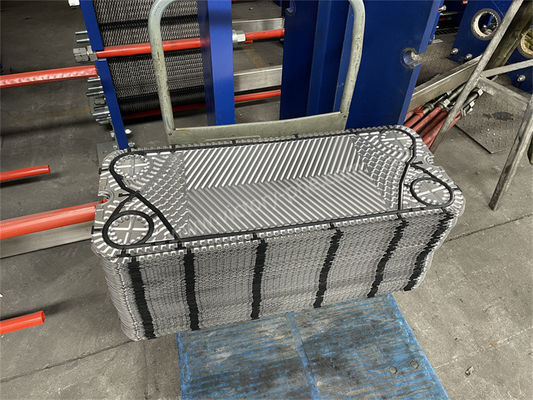

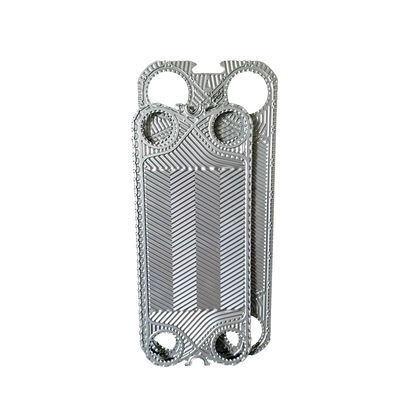

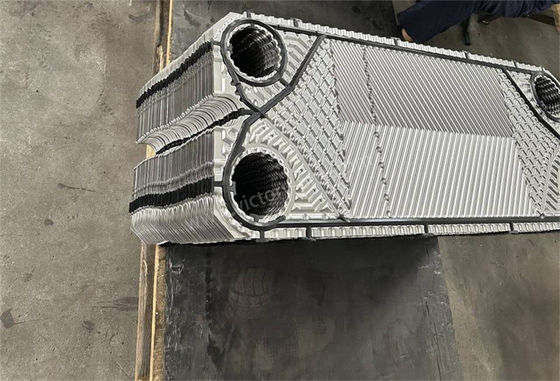

ชิ้นส่วนเครื่องแลกเปลี่ยนความร้อนชนิดแผ่นเชฟรอนสําหรับ APV SPX

คําอธิบายสินค้า

แผ่นแลกเปลี่ยนความร้อนต่อต้านการกัดกร่อน สําหรับ APV SPX//ACCESSEN/GEA ในเหล็กไร้ขัด

APV/SPXแผ่นแลกเปลี่ยนความร้อน

1. แผ่นแลกเปลี่ยนความร้อนมีหลุมมุม 4 ช่อง ที่ผ่านของเหลวสองส่วนที่เกี่ยวข้องกับการถ่ายทอดความร้อนผ่านแผ่นโลหะถูกติดตั้งภายในกรอบที่มีแผ่นคงที่และแผ่น clamping ขับเคลื่อนบนด้านหนึ่ง, และมันถูกกระชับด้วยการใช้พวงมาลัด; แผ่นมีเครื่องประกอบการปิด, ซึ่งปิดช่องทางของเหลวและนําเหลวไหลเวียนไปในช่องทางที่เกี่ยวข้องของพวกเขา,สะดวกในการแลกเปลี่ยนความร้อนอัตราการไหลของความเร็ว, คุณสมบัติทางกายภาพ, ความดันลดลง, และความแตกต่างของอุณหภูมิของของเหลวกําหนดจํานวนและขนาดของแผ่นที่จําเป็นสําหรับเครื่องแลกเปลี่ยนความร้อน
2. แผ่นแลกเปลี่ยนความร้อนถูกผลิตโดยใช้หม้อที่มีความแม่นยํามากสําหรับกระบวนการสแตมป์ครั้งเดียว เพียงแผ่นที่ถูกสร้างในขั้นตอนเดียวเท่านั้นที่มีระดับความแม่นยําเท่ากันนี่ทําให้การสัมผัสโลหะกับโลหะที่เหมือนกันระหว่างแผ่น, ทําให้เครื่องแลกเปลี่ยนความร้อนแผ่นทํางานได้อย่างมีประสิทธิภาพภายใต้ความดันสูงและทนต่อแรงกระแทกจากระบบ

3. ผลิตภัณฑ์นี้เหมาะสําหรับ / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP เป็นต้น

การใช้งาน

การตั้งค่าความหนาของแผ่นแลกเปลี่ยนความร้อน

• AISI 304 ปกติมีความหนา 0.4 หรือ 0.5 มิลลิเมตร
• AISI 316 เป็น 0.5 และ 0.6 มิลลิเมตรเสมอ
• 254 SMO (เหล็กสแตนเลสสูง) โดยทั่วไป 0.6 มม.
• แผ่นไทเทเนียมมีเสมอ 0.5 และ 0.6 มิลลิเมตร
• บางชนิดมีแผ่นหนากว่า (สําหรับการใช้งานความดันสูง)
• บาง PHEs มี 0.4 มิลลิเมตร (การทํางานความดันต่ํา)
• Hastelloy C-276 (เหล็กเหล็กไนเคิล) โดยทั่วไป 0.6 มิลลิเมตร

หลักการปฏิบัติงาน:

• เครื่องแลกเปลี่ยนความร้อนแบบแผ่น หมายถึง การวางแผ่นโลหะไว้ด้วยกัน ด้วยรูปร่างแบบกระจกชนิดหนึ่ง เพื่อสร้าง เครื่องแลกเปลี่ยนความร้อนประสิทธิภาพสูงแบบใหม่โครงสร้างของเครื่องแลกเปลี่ยนความร้อนแผ่นรวม gaskets, แผ่น clamping (แผ่นปลายเคลื่อนไหว, แผ่นปลายคง) และกรอบ (แท่งนําด้านบนและด้านล่าง, ค้อนความช่วยเหลือด้านหน้า) แผ่นถูกปิดและนําโดยการปิดสร้างช่องทางแยกสําหรับเหลวเย็นและเหลวร้อนน้ํายาเย็นและร้อนไหลผ่านช่องทางของพวกมันและแลกเปลี่ยนความร้อนกับแผ่นที่อยู่ใกล้เคียงกันเพื่อบรรลุอุณหภูมิที่ต้องการ
• แผ่นแต่ละแผ่นมีช่องเปิดในสี่มุมของมัน และเมื่อประกอบเป็นแผ่นผสมกัน มันสร้างช่องทางการกระจายและการเก็บของของเหลวหลังจากการแลกเปลี่ยนความร้อนระหว่างของเหลวเย็นและร้อน, พวกเขากลับไปที่ช่องทางการรวบรวมที่เกี่ยวข้อง และกระจายเพื่อนําไปใช้ใหม่
