อุปกรณ์แลกเปลี่ยนความร้อนแบบแผ่น APV ส่วนและฟังก์ชัน เหล็กไร้ขัด

คําอธิบายสินค้า

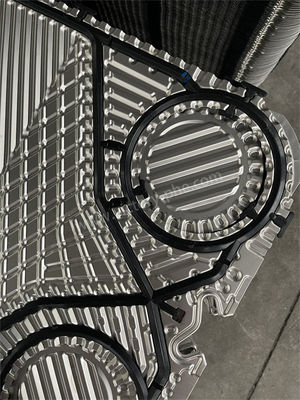

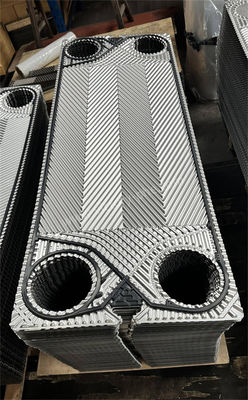

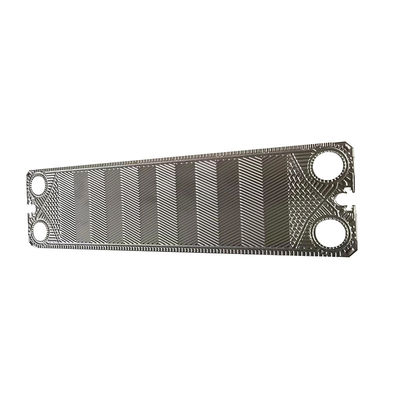

สแตนเลสและไทเทเนียม APV SPX แผ่นแลกเปลี่ยนความร้อนสําหรับการนําความร้อนสูง

APV/SPXแผ่นแลกเปลี่ยนความร้อน

1. วัสดุแผ่นแลกเปลี่ยนความร้อนประกอบด้วย เหล็กคาร์บอน, เหล็กไร้ขัดเหล็ก, อลูมิเนียมและสับสนธิของมัน, ทองแดง, โมเนล, นิเคิล, อลูมิเนียม, ไทเทเนียม, ฯลฯ ปัจจุบัน, เหล็กไร้ขัดเหล็กเป็นที่ใช้อย่างมากที่สุด.เนื่องจากความทนทานต่อการกัดกร่อนที่ดีของไทเทเนียม, โดยเฉพาะในสื่อที่มีคลอรีน, แม้ว่าไทเทเนียมจะแพงมาก, เครื่องแลกเปลี่ยนความร้อนแผ่นไทเทเนียมยังคงถูกใช้อย่างแพร่หลายในสถานการณ์ที่มีการกัดรังแรง.ความหนาของแผ่นมันบางมากปลายสําคัญในการผลิตเครื่องแลกเปลี่ยนความร้อนแผ่น คือการเปล่งแผ่น ซึ่งปัจจุบันเกือบทั้งหมดเป็นแผ่น stamped

2. ผลิตภัณฑ์นี้เหมาะสําหรับ / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP เป็นต้น

การใช้งาน

กระบวนการผลิต:

• การเตรียมวัตถุดิบ: พล็อตเหล็กดัดเหล็กคุณภาพสูงถูกเลือกเป็นวัตถุดิบ เนื่องจากความทนทานต่อการกัดสนองที่ดีและความสามารถในการนําไฟความหนาของแผ่นถูกกําหนดขึ้นอยู่กับรายละเอียดสินค้าและความต้องการการออกแบบ.
• การตัดและการปรับระดับ: แผ่นสแตนเลสถูกตัดอย่างแม่นยําโดยใช้เครื่องมือเครื่องมือเพื่อตอบสนองความต้องการการออกแบบ หลังจากการตัด, การรักษาการปรับระดับจะดําเนินการเพื่อให้แน่ใจว่าผิวเรียบและเรียบ.
• การตรา: พล็อตที่ผิวเรียบได้รับการตีพิมพ์โดยใช้เครื่องพิมพ์ไฮดรอลิกเพื่อสร้างรูปแบบกระดูกแฮลริงเฉพาะเจาะจง.การควบคุมที่แม่นยําถูกรักษาระหว่างกระบวนการ stamping เพื่อป้องกัน deformation ป้ายหรือความเสียหาย.
• การบํารุงผิว: พล็อตได้รับการรักษาผิว เช่น การเคลือบ, การเป่าทราย, หรือการเคลือบเพื่อเพิ่มความทนทานต่อการกัดสนองและการถ่ายทอดความร้อน.การเลือกวิธีการรักษาขึ้นอยู่กับความต้องการเฉพาะเจาะจง.
• การประกอบและการตรวจสอบ: แผ่นถูกประกอบขึ้นตามความต้องการการออกแบบ, สร้างแลกเปลี่ยนความร้อนแผ่นถอนได้ด้วยปุ่มยางประปา หรือแลกเปลี่ยนความร้อนแผ่น welded ครบโดยการปั่น arc argonการติดตั้งที่แน่นและไม่มีช่องว่างในการประกอบการทดสอบความดันการทํางานที่เข้มงวดถูกดําเนินการหลังจากการประกอบและรายงานโรงงานถูกออกเพื่อตรวจสอบความสอดคล้องกับมาตรฐานคุณภาพ

หลักการปฏิบัติงาน:

• เครื่องแลกเปลี่ยนความร้อนแบบแผ่น หมายถึง การวางแผ่นโลหะไว้ด้วยกัน ด้วยรูปร่างแบบกระจกชนิดหนึ่ง เพื่อสร้าง เครื่องแลกเปลี่ยนความร้อนประสิทธิภาพสูงแบบใหม่โครงสร้างของเครื่องแลกเปลี่ยนความร้อนแผ่นรวม gaskets, แผ่น clamping (แผ่นปลายเคลื่อนไหว, แผ่นปลายคง) และกรอบ (แท่งนําด้านบนและด้านล่าง, ค้อนความช่วยเหลือด้านหน้า) แผ่นถูกปิดและนําโดยการปิดสร้างช่องทางแยกสําหรับเหลวเย็นและเหลวร้อนน้ํายาเย็นและร้อนไหลผ่านช่องทางของพวกมันและแลกเปลี่ยนความร้อนกับแผ่นที่อยู่ใกล้เคียงกันเพื่อบรรลุอุณหภูมิที่ต้องการ
• แผ่นแต่ละแผ่นมีช่องเปิดในสี่มุมของมัน และเมื่อประกอบเป็นแผ่นผสมกัน มันสร้างช่องทางการกระจายและการเก็บของของเหลวหลังจากการแลกเปลี่ยนความร้อนระหว่างของเหลวเย็นและร้อน, พวกเขากลับไปที่ช่องทางการรวบรวมที่เกี่ยวข้อง และกระจายเพื่อนําไปใช้ใหม่
