เครื่องแลกเปลี่ยนความร้อนแผ่น corrugated การฟื้นฟูความร้อน การเย็น

คําอธิบายสินค้า

การฟื้นฟูความร้อน การเย็น แผ่นแลกเปลี่ยนความร้อนด้วยวัสดุ Titanium SS316 SS304

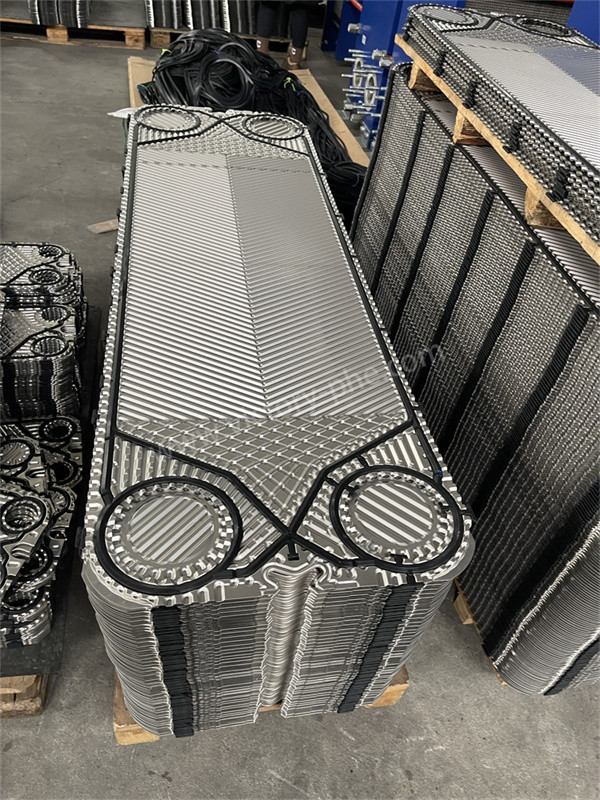

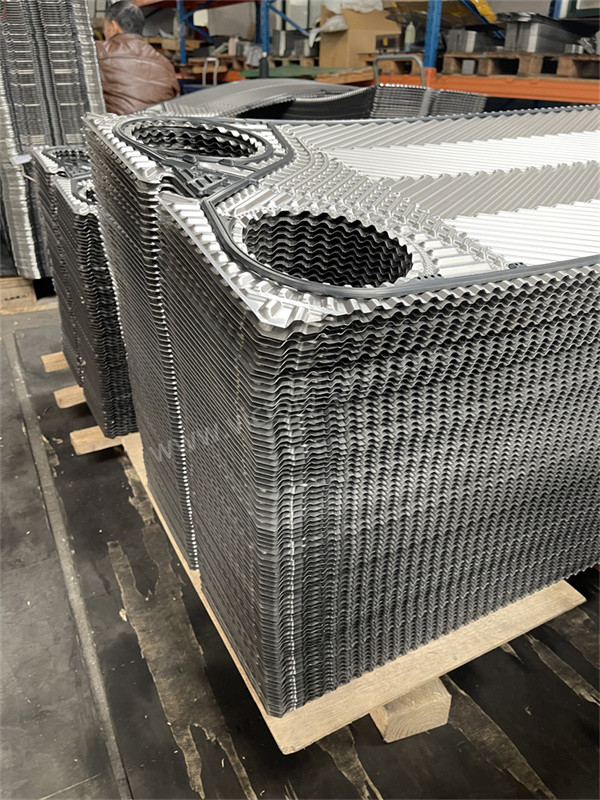

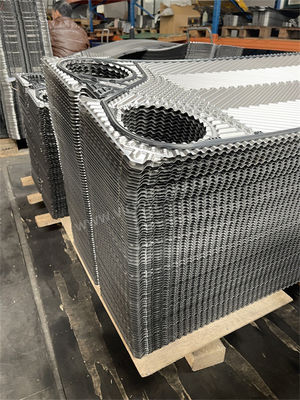

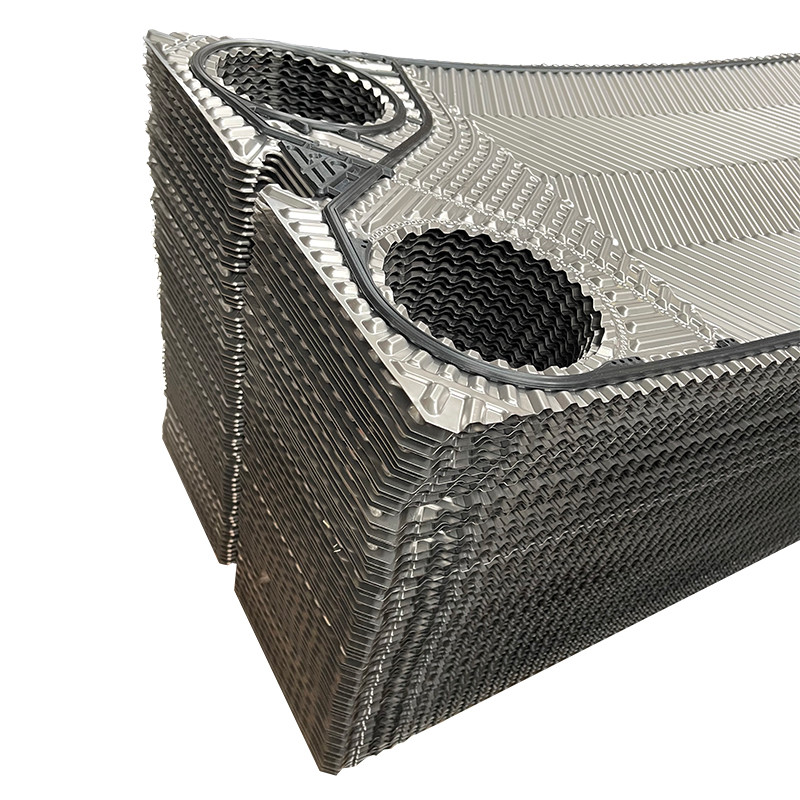

แผ่นแลกเปลี่ยนความร้อน

1. แผ่นแลกเปลี่ยนความร้อนเป็นองค์ประกอบหลักของแลกเปลี่ยนความร้อนแผ่น การออกแบบของมันเน้นหลัก ๆ ในสองปัจจัย: 1 สร้างความวุ่นวายที่แข็งแกร่งในของเหลวในความเร็วต่ําเพื่อเพิ่มการถ่ายทอดความร้อน2 การปรับปรุงความแข็งแรงของแผ่นเพื่อทนความดันสูง.
2. รูปแบบของแผ่นถ่ายทอดความร้อนที่มีอิทธิพลมากต่อประสิทธิภาพการถ่ายทอดความร้อนและความต้านทานการไหลแผ่นคลื่นกระดูกแฮลิงก์และแผ่นคลื่นกระดูกแฮลิงก์แบบตรงระดับขวา คือแผ่นที่ใช้กันมากที่สุด.
3. รูปแบบส่วนข้ามของแผ่นกระดูกแฮร์ริงกอเรทมักเป็นสามเหลี่ยม และมุมระหว่างกระดูกแฮร์ริงกอเรทมักเป็น.น้ํามันไหลเข้าจากรูมุมที่ปลายหนึ่งของแผ่นและสามารถไหลออกจากรูมุมในด้านเดียวกันที่ปลายอื่น, ซึ่งเรียกว่า "การไหลผ่านทางเดียว" หรือมันสามารถไหลออกจากรูมุมในอีกด้านหนึ่งของปลายอีกด้านหนึ่ง ซึ่งเรียกว่า "การไหลผ่านทางฉาก"
4. แผ่นกระบอกกระบอกไม่เพียงแต่มีความแข็งแรงที่ดี แต่ยังมีผลการถ่ายทอดความร้อนที่ดีกว่าคออฟเซียนต์การถ่ายทอดความร้อนของเครื่องแลกเปลี่ยนความร้อนน้ํา-น้ําของแผ่น corrugated herringbone ที่ได้รับการปรับปรุงในประเทศถึง, และการลดความดันยังได้รับการปรับปรุง. อย่างไรก็ตาม, ความต้านทานการไหลของแผ่น corrugated herringbone เป็นใหญ่และไม่เหมาะสมสําหรับเหลวที่มีอนุภาคหรือเส้นใย.
5. แผ่น corrugated ขวาแนวราบ คือ แผ่น corrugated ขวาแนวราบที่มีรูปร่างตัดข้ามสามเหลี่ยมเสมอกัน. การถ่ายทอดความร้อนและคุณสมบัติกลไกของของเหลวของมันเป็นทั้งดีและปริมาตรการถ่ายเทความร้อนน้ํา-น้ําสามารถบรรลุได้รูปแบบส่วนข้ามอื่น ๆ ประกอบด้วยคลื่นสามเหลี่ยม pleated (บริษัท APV ของอังกฤษ) และคลื่น steped (แผ่นชนิด NPH ผลิตโดย Japan Distillation Industry)ทั้งหมดที่อยู่ในหมวดนี้.

ผลิตภัณฑ์นี้เหมาะสําหรับ / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP เป็นต้น

การใช้งาน

การตั้งค่าความหนาของแผ่นแลกเปลี่ยนความร้อน

• AISI 304 ปกติมีความหนา 0.4 หรือ 0.5 มิลลิเมตร
• AISI 316 เป็น 0.5 และ 0.6 มิลลิเมตรเสมอ
• 254 SMO (เหล็กสแตนเลสสูง) โดยทั่วไป 0.6 มม.
• แผ่นไทเทเนียมมีเสมอ 0.5 และ 0.6 มิลลิเมตร
• บางชนิดมีแผ่นหนากว่า (สําหรับการใช้งานความดันสูง)
• บาง PHEs มี 0.4 มิลลิเมตร (การทํางานความดันต่ํา)
• Hastelloy C-276 (เหล็กเหล็กไนเคิล) โดยทั่วไป 0.6 มิลลิเมตร

กระบวนการผลิต:

• การเตรียมวัตถุดิบ: พล็อตเหล็กดัดเหล็กคุณภาพสูงถูกเลือกเป็นวัตถุดิบ เนื่องจากความทนทานต่อการกัดสนองที่ดีและความสามารถในการนําไฟความหนาของแผ่นถูกกําหนดขึ้นอยู่กับรายละเอียดสินค้าและความต้องการการออกแบบ.
• การตัดและการปรับระดับ: แผ่นสแตนเลสถูกตัดอย่างแม่นยําโดยใช้เครื่องมือเครื่องมือเพื่อตอบสนองความต้องการการออกแบบ หลังจากการตัด, การรักษาการปรับระดับจะดําเนินการเพื่อให้แน่ใจว่าผิวเรียบและเรียบ.
• การตรา: พล็อตที่ผิวเรียบได้รับการตีพิมพ์โดยใช้เครื่องพิมพ์ไฮดรอลิกเพื่อสร้างรูปแบบกระดูกแฮลริงเฉพาะเจาะจง.การควบคุมที่แม่นยําถูกรักษาระหว่างกระบวนการ stamping เพื่อป้องกัน deformation ป้ายหรือความเสียหาย.
• การบํารุงผิว: พล็อตได้รับการรักษาผิว เช่น การเคลือบ, การเป่าทราย, หรือการเคลือบเพื่อเพิ่มความทนทานต่อการกัดสนองและการถ่ายทอดความร้อน.การเลือกวิธีการรักษาขึ้นอยู่กับความต้องการเฉพาะเจาะจง.
• การประกอบและการตรวจสอบ: แผ่นถูกประกอบขึ้นตามความต้องการการออกแบบ, สร้างแลกเปลี่ยนความร้อนแผ่นถอนได้ด้วยปุ่มยางประปา หรือแลกเปลี่ยนความร้อนแผ่น welded ครบโดยการปั่น arc argonการติดตั้งที่แน่นและไม่มีช่องว่างในการประกอบการทดสอบความดันการทํางานที่เข้มงวดถูกดําเนินการหลังจากการประกอบ และรายงานโรงงานถูกออกเพื่อตรวจสอบความสอดคล้องกับมาตรฐานคุณภาพ
•
